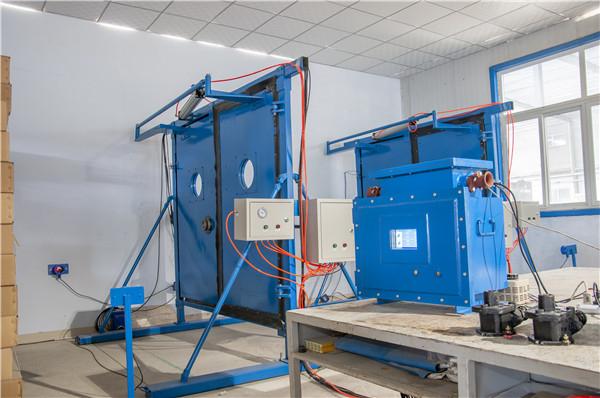

礦用可視自動風門(煤礦用)可視無壓風門技術參數
5.1.1風門門體技術要求
（1）風門開啟方式：同步異向開啟；
（2）門扇材質：采用鋼制框架鑲嵌煤礦井下用聚乙烯復合板材。風門采用矩形鋼制框架，中間鑲嵌具有阻燃抗靜電、防潮濕、耐酸堿性能聚氯乙烯復合板，厚度40mm，使用過程中如有損壞板材可更換，提供煤礦井下用聚氯乙烯復合板材煤礦安全標志證書；
a) *板材厚度: 40mm
b) *工藝：密實擠壓，不須發泡
c) 板材密度：≥17kg/m3；
d) 性能：防潮濕、耐酸堿
（3）風門承受負壓：≥3000pa；
（4）風門開啟角度：≥９０度；
（5）門框采取螺栓固定組裝結構，保證風門使用的穩定性，便于安裝和運輸；
（6）門軸與門扇采用軸承連接且固定在框架上,為了減少摩擦力，門軸內部采用軸承。
（7）門框與門扇間采用阻燃密封膠墊，密封性能保證良好，需符合國家煤礦要求；
（8）巷道內的風量大于10000m
3/min，風壓4000Pa以上時，能夠保證風門能正常開啟；
（9）由于風門安裝要牢固砌筑在巷道墻體內，風門砌筑過程中需使用的預埋件、過梁、風門閉鎖裝置、連桿等附件由廠家負責提供齊全，并按規定設置，保證風門在井下惡劣環境運行不生繡，整體堅固、耐用、美觀；
（10）風門的外觀做好防腐處理，確保風門不容易氧化生銹、不褪色，整體為藍色；
（11）風門門扇與門框連接處間隙不宜過大，并用壓板和燕尾螺絲進行固定，降低風門漏風率。
（12）門框采用160*80*6矩形管制作，連桿采用∅70*8無縫鋼管；風門傳動力臂采用10﹟鋼板加工，門體抗壓緩沖裝置寬度不小于200mm，確保風門堅固耐用。
（13）門框外側須具有抗壓緩沖裝置，門框外測配置緩沖裝置，風門受地質變化（地壓沖擊）時仍能正常使用。
（14）風門具有機械閉鎖和電氣閉鎖雙重閉鎖，確保兩道風門不能同時打開，防止風流短路。
（15）風門門扇與門框連接處間隙不宜過大，采用阻燃密封膠墊，并用壓板和燕尾螺絲進行固定，降低風門漏風率密封性能保證良好，配置砌筑過程中需使用的預埋件、過梁、風門閉鎖裝置、連桿等附件；
5.1.2遠程控制裝置功能要求
（1）礦用隔爆兼本質安全型電控箱箱體上、下腔設計，配置遠程智能控制模塊，箱體具有高性能嵌入式一體化觸摸屏，顯示參數，例如顯示時間、風窗運行狀態，故障信號、啟閉時間及電磁閥吸合時間等參數，電控箱設有手動、自動、遠程切換按鈕；
（2）風窗增加軸編碼器，實時將信號傳到遠程風窗控制箱，從而達到風窗開度控制及狀態監測,滿足實時設置需求；
（3）通過門扇對角側紅外傳感器實現風窗關窗區域的防夾功能，歐姆龍機芯，操作簡易，維修方便；
（4）驅動裝置：由氣動馬達、減速機、氣管、傳動機構的組成，實現風窗自動啟閉，運行穩定靈活，斷電后電磁閥斷電，自動卸荷，可以人力進行開關風門；
（5）風門配有 PH12 礦用本安型聲光報警顯示屏處于遠程控制模式時，語音提示：“風門遠程控制，請注意安全”同時，伴有語音警示“請遠離風門”，或其他定制語音；
（6）通過攝像儀實現風窗開閉狀態實時畫面，并將實時運行狀態通過環網時時傳送到礦井智能通風系統平臺；
（7）配置GHC12礦用本安型地磁車輛傳感器，檢測車輛通過，當檢測到車輛通過時風門自動開啟100%；當行人經過時，風門自動開啟50%。
（8）通過雷達測速傳感器檢測通過車輛速度，可實現風門自動開閉，車輛速度達到或超過閾值系統存儲記錄并可打印報表，閾值可實時設置調整。
（9）配備KDQ1140-B型礦用隔爆型雙電源切換控制箱，當主供電線路停電或檢修時，自動切換至副回路供電，保障遠程控制調節風門不斷電運行。
（10）通訊功能需要能實現和滿足具體技術要求參見《國家能源集團-礦山機電設備通信接口和協議規范 （EIP標準）》標準要求；
（11）風窗具有軸編碼器，在開啟關閉過程中實時監測開閉角度。
（12）配有煤礦用超聲波風速傳感器為線式超聲波風速傳感器GFC15，安裝于巷道兩個側面，與巷道軸線成30-60度夾角，所測量的風速是這個測線的平均風速，電控箱采集風速儀的參數，上傳至上位機軟件，控制機房內，隨時查看井下實時風速,精準測量通過風窗的風量，同時監測風門漏風量。
（13）遠程控制軟件能夠實現對井下風門、風窗的遠程開閉、參數設置與修改等；具有自動、手動、遠程、三種工作模式自主切換。
（14）能夠實現風門、風窗的運行歷史數據、故障次數，隨時調閱查詢。
（15）權限分級管理：一級權限查看；二級權限控制、修改。采用RBAC授權模型理論，實現基于角色、基于賬號的訪問策略管理；實現統一賬號對各業務系統資源的訪問授權管理；支持分級授權、行級授權等.
（16）自動預警：風門、風窗故障點、故障原因報警提示；風門及調節風窗出現故障時，管理平臺具有條屏滾動提示功能。
（17）風門須與礦井現有的智能通風管理軟件兼容；同時，提供自動風門數據管理軟件國家計算機軟件著作權；
（18）為方便后期維護，所供紅外對射傳感器、雷達測速傳感器、礦用本安型聲光報警顯示屏、光控傳感器、位置傳感器、等電氣外圍件均能與礦方現有的直接互換使用。
5.2性能要求
5.2.1此批風門需投標人進行現場安裝，安裝后需達到遠控功能和實現風門雙回路供電，當風門主回路斷電后，自動切換到副回路供電為保證風門24時正常運行。
