氣動風門控制連鎖裝置煤礦井下的應用
作者： 礦用風門來源： 互聯(lián)網(wǎng)

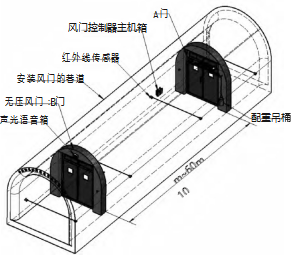

煤礦井下氣動風門控制連鎖裝置一種煤礦用裝置,特別是一種礦井井下使用的風門控制裝置.由氣路A和氣路B組成,氣路A和氣路B結構相同,氣路A和氣路B分別由氣缸,二位三通單氣控制常開閥,二位五通控制閥,鎖閥和手動開關組成;氣缸的一端通過氣管連接二位三通單氣控制常開閥,氣缸的另一端連接二位五通控制閥,二位三通單氣控制常開閥與二位五通控制閥相連;二位五通控制閥分別連接兩個鎖閥,每個鎖閥分別連接兩個手動開關;氣路A的氣管通過管路連接氣路B的二位三通單氣控制常開閥,氣路B的氣管通過管路連接氣路A的二位三通單氣控制常開閥.解決了現(xiàn)有的技術存在的形狀不靈活,不便于安裝,成本高,密封性差的問題.
