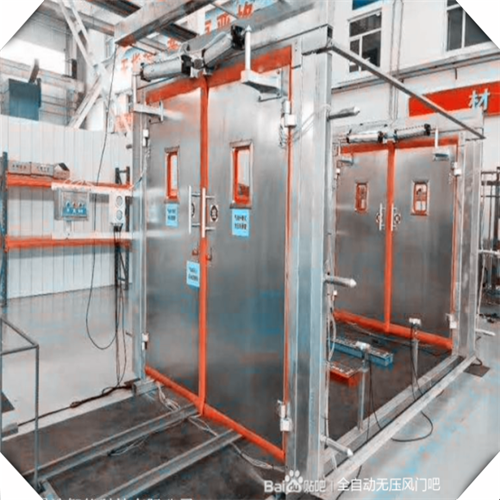

煤礦用紅外電液控制自動無壓風門
作者： 礦用風門來源： 互聯網
煤礦用紅外電液控制自動無壓風門包括風門的拉門，其特征在于所述自動無壓風門包括紅外線探測器和驅動氣缸，紅外線探測器通過電源部與驅動氣缸的換氣閥控制開關相連，驅動氣缸與風門的拉門相連并控制拉門的啟閉。該自動控制無壓風門能夠自動監測車輛或人員的動機，實現自動開啟，從根本上解決了車輛撞擊風門的現象，保證了無壓風門的完好和通風系統的穩定性。同時驅動氣缸收縮的速度控制，能使風門緩慢關閉，延長無壓風門的使用壽命。該自動控制無壓風門可廣泛的使用于礦井通風系統的控制。
煤礦用紅外電液控制自動無壓風門的控制開啟關閉過程,在原有光控基礎之上,利用與門74LS11和或門74LS32設計了三種控制方式電路,包括紅外控制,按鈕控制,遠程控制,同時利用風門接近開關實現了兩道風門之間的閉鎖,并增加風門的聲光提示輔助功能.利用與KJ86N監測監控系統的連接,通過監視風門接近開關的常開常閉開關狀態來監視風門的開啟關閉狀態.同時通過監測監控系統的開關量輸出的高電平,經三極管轉化成低電平之后控制風門的開啟,實現自動風門的地面遠程控制.
