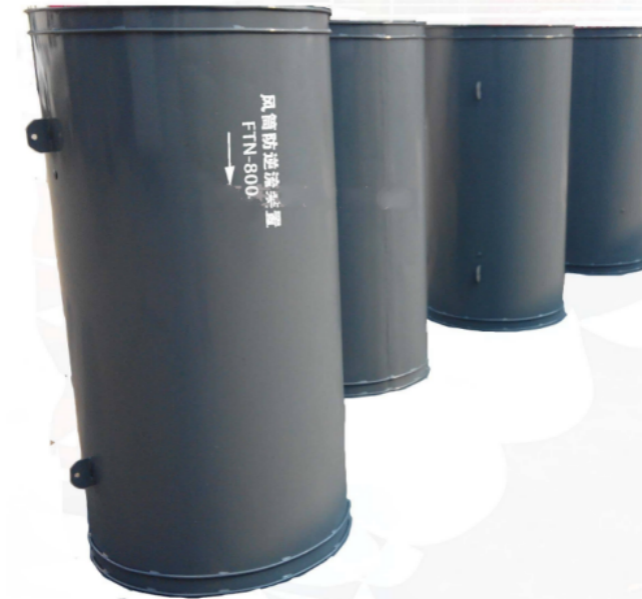

鐵皮硬質風筒是礦用鐵風筒的一種，一般用2mmQ235鋼板焊接而成，煤礦局部通風是采用機械設備向獨頭巷道或需要用風地點進行連續供風的通風方式，主要由局部通風機和礦用風筒組成。對于在突出煤層中掘進時，掘進工作面的局部通風系統必須獨立，即將進風巷與回風巷隔開，使用專門的回風巷，且采用壓入式通風。要使新鮮風與掘進工作中產生的污風隔開，一般是在掘進工作面進風側、距工作面回風口不小于IOm的位置構筑局部通風設施一風門，風筒在穿過風門時，要在風門框上安裝專門的硬質風筒，如鐵質風筒，再在鐵質風筒兩端連接軟質風筒。雖然采用風門實現了將進風巷與回風巷隔開，但因在風門框上安裝鐵質風筒，使進風巷與回風巷之間仍存在一個面積相對較小的風筒孔。當掘進工作面發生煤與瓦斯突出、瓦斯或煤塵爆炸事故時，事故產生的高壓沖擊波有時會沿進風巷逆流上千米，衍生二次事故，造成更大的人員傷亡和財產損失。為了縮小事故影響范圍，最大程度的降低事故損失，除局部通風設施須構筑牢固、可靠外，風筒孔也需要保證在事故發生的瞬間能夠及時關閉。為了使風筒孔在發生突出或爆炸事故時能及時自動關閉，目前，常用的做法是使用合頁將已加工好的木板連接在風筒孔回風側上方的風門框上，用一根易損壞的繩索拴在木板的正下邊緣，將木板懸掛使其與風門框呈70 80度的夾角；發生災變時，沖擊波作用于木板上拉斷繩索，木板被放下，從而起到關閉風筒孔、隔斷進、回風巷的作用。然而，風門框上的木板連接受礦山壓力影響較大，不能將風門框風筒孔進、回風巷隔斷密實，災變時不能全部遮擋；且強度不夠、穩固性差，發生災變時不能有效阻擋高壓沖擊波。

實用新型內容本實用新型的目的是設計一種科學的、可靠的硬質風筒孔的逆止門，從根本上解決傳統逆止門穩固性及可靠性差的問題，確保煤礦安全生產。本實用新型提供了 一種用于煤礦硬質風筒的逆止門，所述硬質風筒，用于進行氣體流通；支撐軸承，其兩端分別連接于所述硬質風筒上；左逆止片和右逆止片，所述左逆止片和右逆止片通過支撐軸承連接在一起；以及至少兩個阻擋柱，其用于阻止逆止門的左逆止片和右逆止片。其中，在左逆止片和右逆止片上分別具有貫通的卷筒和缺口，左逆止片的卷筒和右逆止片的缺口配合，左逆止片上的缺口和右逆止片的卷筒配合。其中，支撐軸承穿過左逆止片和右逆止片的卷筒。其中，所述至少兩個阻擋柱焊接于硬質風筒，在逆風門正常使用時，使逆止門的左逆止片和右逆止片呈20度夾角。其中，所述硬質風筒采用金屬制成。[0012]其中，硬質風筒沿圓周方向設有阻擋左逆止片和右逆止片的凸起或凸環。本實用新型的硬質風筒逆止門裝置選用δ 5mm鋼板為原料，通過“合頁”原理將其固定在硬質風筒上，使逆止門兩門扇呈20° 180°夾角。使用鐵質風筒逆止門時，逆止門兩門扇夾角被控制在20°，通過現場試驗，門扇保持20°夾角既能盡可能降低鐵風筒通風阻力，又能在發生災變、風流逆流時，沖擊波作用于門扇后容易及時展開，隔斷進、回風巷。此外，當硬質風筒停止向作業點供風時，可人為將逆止門展開作為通風設施的一部分。而使用木板及繩索吊掛等方式作為突發災變時隔斷防突風門框風筒孔的傳統逆止門，僅靠一塊木板和一根易毀壞的繩索，其堅固性、可靠性及可控性差，不能滿足災變發生時安全防護設施具有較高的安全性能的需要。
