電動液壓阻車器,礦用ZBY-127液壓抱軌式阻車器,液壓抱軌式阻車器簡介
阻車器系列涉及煤礦井下運輸機械技術領域，阻車器由兩根平行的固定支座和阻車桿、前支承座、后支承座及腳踏連動裝置組成，阻車器固定支座的兩端分別固定在前支承座和后支承座上，阻車器阻車桿置在兩個固定支座之間，連接在兩個固定支座之間的轉軸穿過阻車桿的中部，阻車桿呈上端小下端粗重狀，自然狀態下，其上端翹起，腳踏連動裝置由腳踏板、拉線和撥桿組成，撥桿的中部鉸接于兩個固定支承座之間，阻車器其上端通過拉線與腳踏板連接。本實用新型能自動阻車，可有效地避免人工阻車易帶來的偏差，安全可靠性高，結構簡單，安裝方便，維護簡便。
二、阻車器分類
阻車器常見種類有手動阻車器、氣動阻車器、液壓阻車器。見下圖：

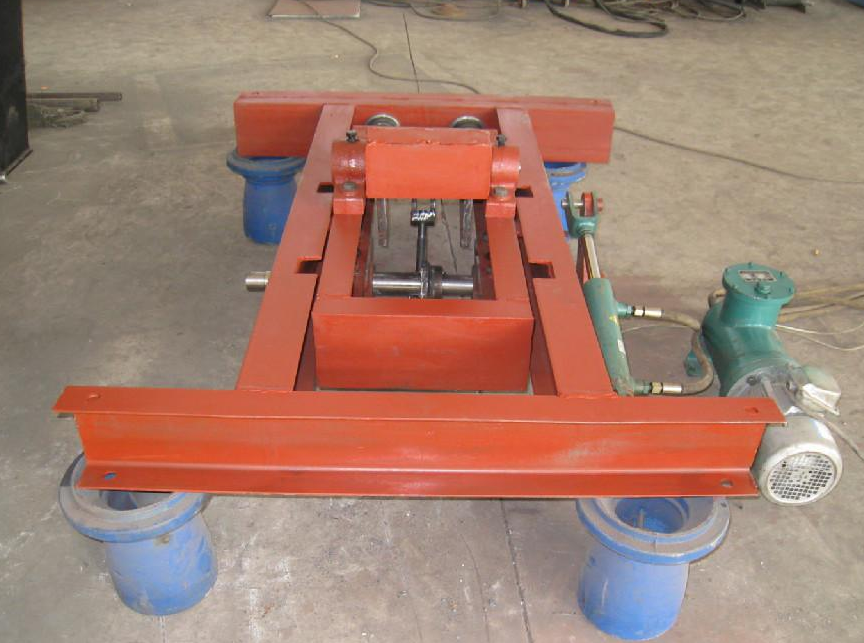

液壓阻車器
液壓抱軌式阻車器為我公司專利產品，主要安裝于煤礦斜巷的上車場變坡點處，起到井口阻車作用。該裝置采用電液動力，動力來源為隔爆液壓站，執行部件為液壓缸，液壓缸在液壓站的作用下，實現伸出和縮回，進一步帶動阻車器擋爪開閉，通過阻擋礦車的車輪來實現井口阻車。
礦用ZBY-127液壓抱軌式阻車器可有效起到礦車定位、防止列車自溜等作用，保證了在分解列車及摘掛鉤等工作時的安全性，是煤礦斜巷用“一坡三擋”跑車防護系統的重要組成部分（可參看《煤礦安全規程》370條有關規定）。
礦用ZBY-127液壓抱軌式阻車器電控系統可與斜巷跑車防護裝置配合使用，可以與提升絞車或提升機實現同步運行和同步控制，如因井口條件特殊，無法采用自動控制方式，則可采用遙控控制的方式。并且，上述控制方式均保留了手動控制按鈕，可實現手動控制。該裝置完全避免了井口或上車場出現脫鉤跑車現象，極大地提高了斜井自動化水平和斜井提升的安全性，得到了廣大客戶的良好評價。
1、礦用ZBY-127液壓抱軌式阻車器適用范圍和工作條件
a、環境溫度：0℃～40℃；
b、大氣壓力：86kPa～106kPa；
c、環境相對濕度：不大于95%（+25℃）；
d、無淋水、積水的場所；
e、無腐蝕性介質；
2、礦用ZBY-127液壓抱軌式阻車器組成結構
液壓抱軌式阻車器主要由電控箱、液壓站、遙控器、阻車裝置、狀態顯示器五部分組成。
抱軌式阻車器的擋車裝置有由一個液壓缸、一對擋爪、拐臂、固定支架四部分組成，擋車裝置在控制系統的控制下可以實現平穩開閉，擋爪抬起后阻車部位為礦車的車輪。
3、礦用ZBY-127液壓抱軌式阻車器工作原理描述
采用自動控制時，阻車器電控系統可通過安裝在絞車深度指示器處的位置傳感器與提升絞車或提升機實現同步運行和同步控制，也可采用手動控制按鈕來對自復阻車器實現手動控制，阻車器的動作狀態可通過LED狀態顯示器直觀顯示出來。
采用自動控制時，位置傳感器發出自動控制信號。自動控制信號被電控箱接收，電控箱控制液壓閥的通斷，進一步實現液壓缸進出，帶動拐臂機械運動，從而使擋爪起落運行，擋爪抬起后，通過對礦車軸的阻擋來實現阻車作用。
阻車裝置安裝于上車場邊坡點處，可起到防止礦車發生井口跑車現象，也可對串車實現有效定位，極大的避免了因自溜車或摘掛鉤時發生的跑車現象。
礦用ZBY-127液壓抱軌式阻車器主要技術參數：
|
|
|
產品類型
|
液壓抱軌式
|
|
產品型號
|
ZBY-127型
|
|
額定電壓
|
交流127V
|
|
軌距
|
600/900
|
|
適應礦車噸位
|
1噸/1.5噸
|
|
允許最大形變(Nm)
|
5600/7800
|
|
液壓缸行程
|
>125mm
|
|
|
