名稱：風門機械閉鎖裝置

分類：風門控制裝置

咨詢熱線：13345287774

詳細說明：

　　 BSQ風門機械閉鎖，礦用風門閉鎖器，風門機械閉鎖

風門閉鎖裝置-風門機械閉鎖，是從很多年前延續而來，因?yàn)闄C(jī)械化的原理，故障率低，操作更為方便。
BSQ-D風門閉鎖裝置的主要技術原理是：當A風門被打開后，拉動安裝在A風門門扇上的鋼絲繩，帶動傳動桿A向A風門滑動，并推動擋板A及連桿轉動，使傳動桿A將擋板A頂起并卡死。此時在連桿帶動下?lián)醢錌將傳動桿B擋死固定，對傳動桿B閉鎖，從而實現了B風門的閉鎖。A風門閉鎖原理同B風門一樣。

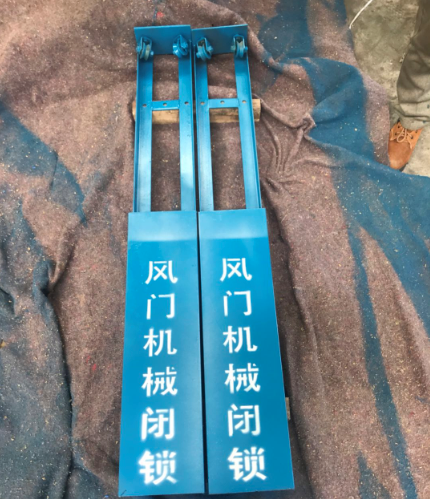

　風門機械閉鎖裝置實拍圖：

BSQ-D風門閉鎖裝置由連桿、A、B兩根傳動桿、A、B兩塊擋板、軸承、鋼絲繩、滑輪、配套螺栓、滑動軌道板組成。本裝置是一種純機械式裝置，不需要外部提供任何動力。在外力的作用下（打開風門時）通過拉動一端與風門門扇相連的鋼絲繩，帶動傳動桿將擋板頂起并卡死，實現快速閉鎖另一道風門，從源頭上防止了兩道風門同時打開的情況。

一、主要功能：

安裝與單扇、雙向無壓風門等設施處，防止兩道風門同時開啟時風流短路。

二、性能參數：

鋼絲繩行程：50~700mm；

閉鎖力：大于2000N；

回繩力：50~200N；

重量：56Kg;

外形尺寸：650(長）X120（寬）X300（高）mm。

三、主要優點：

1、純機械結構，不需要電，無安全隱患；高、低瓦斯煤礦均可使用。

2、彈簧復位，復位拉力大，性能可靠.無耐疲勞部件，使用壽命長；

3、結構簡單，出現故障后自己隨時可以解決。

4、適用性強，能配套各種規格的無壓風門，無需再設置其他任何部件。

四、工作原理：

當A門開啟時帶動鋼絲繩移動，鋼絲繩帶動內部與A門相對應的纏繞盤旋轉，并鎖死B門。當A門逐漸關閉的同時，在復位彈簧的作用下，與A門相對應的纏繞盤也復位至原始狀態。同理，當B門開啟時帶動鋼絲繩移動，鋼絲繩帶動內部與B門相對應的纏繞盤旋轉并鎖死A門。當B門逐漸關閉的同時，在復位彈簧的作用下，與B門相對應的纏繞盤也復位至原始狀態。
風門機械閉鎖裝置實拍圖：
