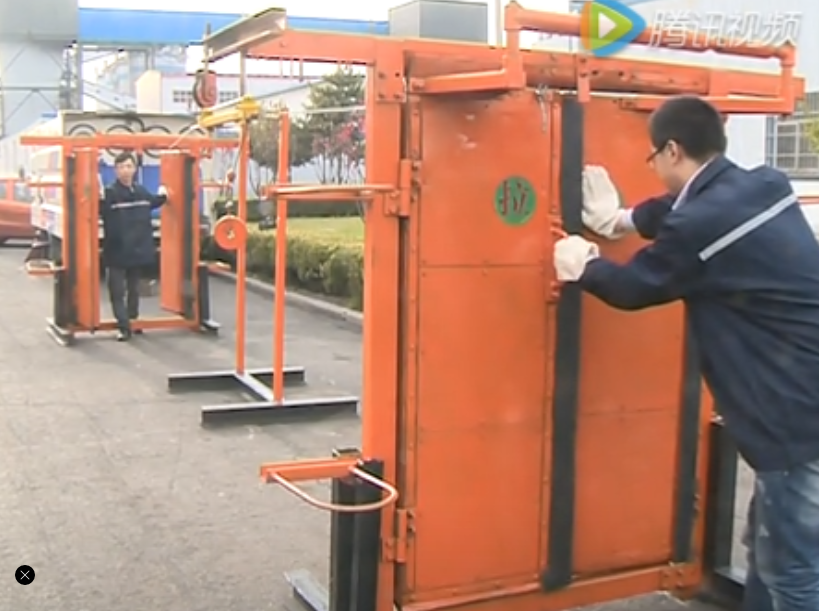

風門機械閉鎖裝置的構造和組成
作者： 礦用風門來源： 互聯網
風門機械閉鎖裝置根據現場具體情況 ,確定風門大小規格及兩道風門之間的距離 ,風門在施工過程中 ,預先在墻體中間埋設鋼管作為繩道。
風門機械閉鎖裝置的構造
1.繩道:用 2″鋼管作為鋼絲繩的繩道。
2.導向輪:用φ 100mm圓鋼加工。在兩道風門門框的同側等高部位和風門墻的同側各設一導向輪。使鋼絲繩在導向輪中間滑動 ,兩導向輪之間用 2″鋼管作為繩道 ,聯接鋼絲繩。
3.固定導向輪支架:施工前 ,在門框上焊接 10mm的加固鋼板 ,以固定導向輪支架 ,在門扇中間焊接 8mm的鋼板 ,鋼板上焊接兩個 M32螺母 ,以固定鋼絲繩。
4.鋼絲繩:使用φ 10mm的鋼絲繩 ,通過螺母、導向輪將兩道正向風門聯接在一起 ,為防止鋼絲繩從導向輪中脫出 ,在兩風門之間設置 2″鋼管作為鋼絲繩繩道。
