遠程智能化電動風門控制裝置針對礦井下風門開、關狀態的控制易出現故障，以至于無法關閉，導致井下風流分配紊亂的問題，而提供了一種遠程智能化電動風門控制裝置。該裝置安全可靠性高，控制方式多樣化，可現場和遠程控制。

目前，我國大多數礦井通風系統非常復雜，通風設施多而凌亂，給管理工作帶來了極大的難度，通風設施的穩定、可靠是現代化礦井都面臨的重大問題。而風門作為通風系統必不可少的設施之一，特別是集中運輸巷道風門更是至關重要。如果風門開閉控制失靈，就會造成風流分配紊亂，甚至出現各種事故。從而徹底改變現有風門及其配套設施的現狀，解決了風門控制方面存在的缺陷，實現了遠程控制和現場控制的智能化管理系統。

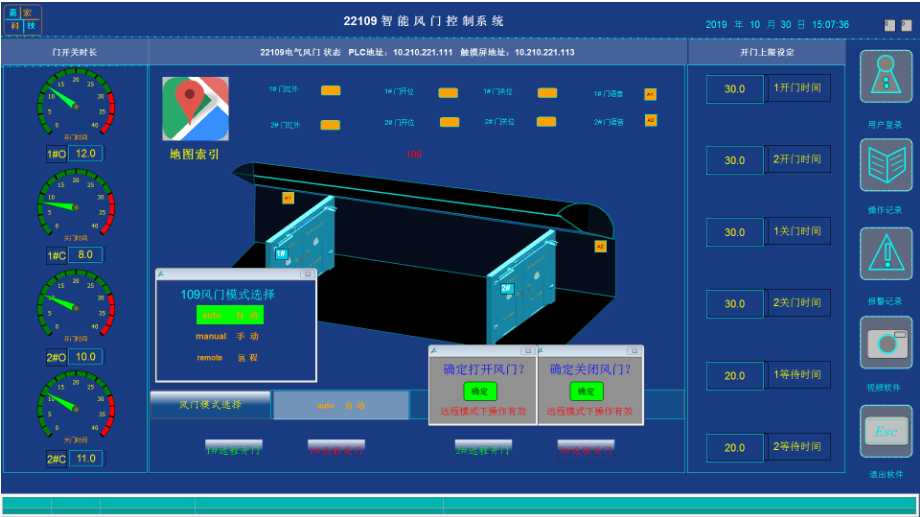

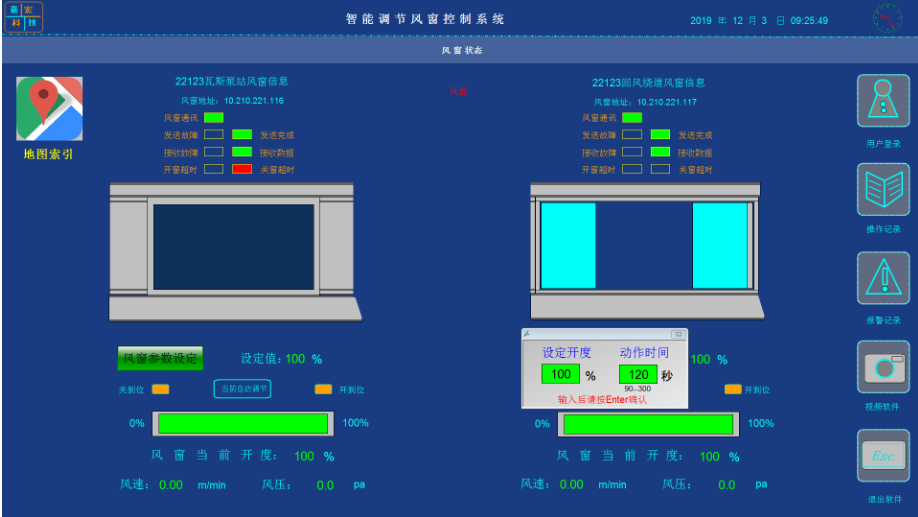

遠程智能化電動風門控制裝置，它包括紅外對射開關1、開閉狀態傳感器2、控制主機3、聲光報警器4和遠程主控箱5，控制主機3固定在兩道風門中間的巷道墻壁上，紅外對射開關1固定在每道風門內外兩側，并把信號傳到控制主機3。開閉狀態傳感器2固定在風門上，可以方便監控風門開閉狀態，并把信號傳到控制主機3。其中第道風門上設置有聲光報警器4，紅外對射開關1、開閉狀態傳感器2和聲光報警器4分別與控制主機3連接，其中遠程主控箱5和控制主機3連接，控制主機3根據程序要求，控制真空接觸器10或換向電磁閥動作，從而使電機動作，實現風門的開閉控制，風門打開到位后開始累計計時，時間到后執行關門。同時伴有聲光報警功能。如圖2所示，所述的遠程主控箱5 由變壓器6、本安電源7、監控器8、語音模塊9和真空接觸器10組成，其中變壓器6與本安電源7連接，本安電源7與監控器8連接，監控器8與語音模塊9連接，監控器8與真空接觸器10連接。所述的所述的監控器8為西門子S7-200PLC監控器8。本發明屬于紅外感應控制系統。

[0012] 控制要求：紅外對射開關1的有效開門時間為3秒。超過3秒時主機控制執行機構將風門打開，風門開到位后，聲光報警器4語音報警：“風門已開，請快速通過，注意安全。” 同時綠燈亮。門開到位累計計時15秒后主機控制風門關閉直到門關到位；另一道門聲光報警器4語音報警：“對方風門已開，請耐心等待，注意安全。”同時紅燈亮。兩道風門實現電氣互鎖，即開啟一道門，另一道門閉鎖。
