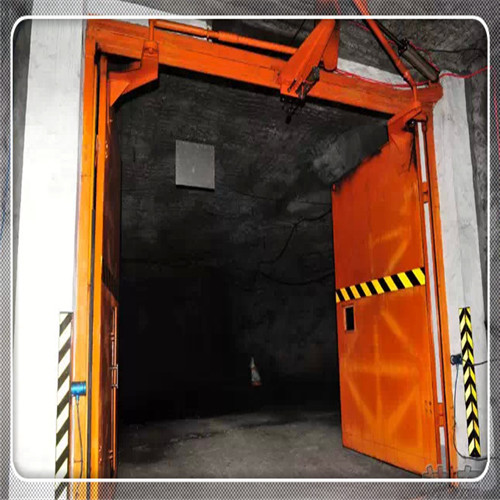

礦山井下自動控制風門的來源，當前井下使用的風門均是由人工操作 ,由于負壓大 ,開門的操作力相當大 ,不僅開啟、關閉十分不便 ,而且極易使風門受到損壞。此項課題研究的技術關鍵在于先開窗后開門。風門兩側的空氣有一定的壓差 ,因風門的面積很大 ,一般風門的開啟力為 30～50 kg。當風門已有較小的開啟時 ,這個壓力就銳減到 5 kg 以下。因此 ,為了減小開啟壓力 ,課題組決定在風門上設置一個窗口 ,因?yàn)榇暗拿娣e較小 , 其開啟壓力只有 10 kg 左右。窗口打開以后 ,風門內外兩側的壓差大為減小 ,有效地減小了機構的強度和氣缸的操作力。

礦山井下自動控制風門工作原理如下 :當風門需要開啟時 , 控制信號傳給二位五通雙控電磁閥 ,電磁閥打到供氣位置 ,氣缸活塞帶動行走部分向外運動 ,打開設在風門上的小窗。當小窗開啟到與風門夾角成 30°時 , 小窗被固定軸擋住 ,無法繼續打開 ,而行走支點繼續移動 ,從而帶動風門開啟。由于風門上的小窗已經打開 ,風門內外的壓差基本消失 ,所以風門很容易開啟。當風門開啟角達到 90°時自動停止動作 ,車輛和行人可以通行。當風門需要關閉時 ,控制信號傳輸?shù)蕉晃逋p控電磁閥 ,使電磁閥換向 ,控制壓氣進入氣缸的另一端 ,氣缸活塞帶動行走部分向回移動 , 先是小窗被關嚴 ,然后帶動風門轉動 ,直到完全關嚴。專家們認為 :此項研究成果有效地解決了風門開關不方便的難題 ,可以防止風門撞車事故的發生 , 值得大力推廣使用。
