ZP127礦用自動灑水降塵裝置—粉塵超限自動噴霧裝
作者： 礦用風門來源： 互聯網
ZP127礦用自動灑水降塵裝置—粉塵超限自動噴霧裝置組成及用途：

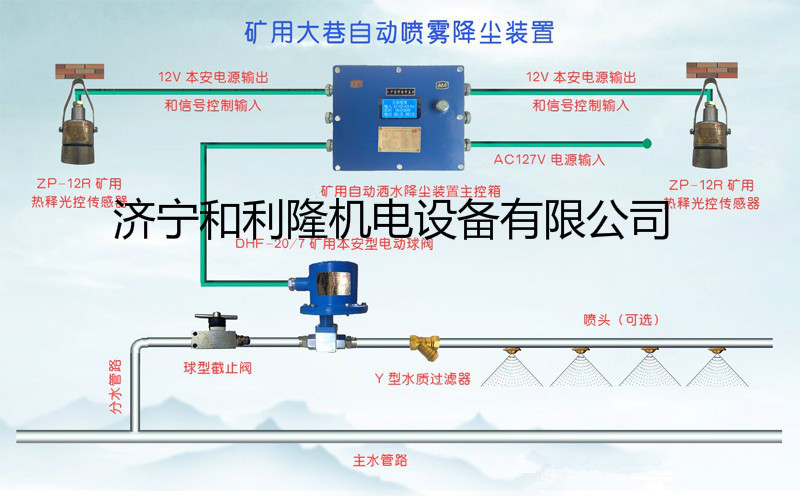

粉塵超限自動噴霧裝置主要由噴霧降塵裝置主控箱1臺、熱釋光控傳感器2臺、粉塵濃度傳感器1臺、礦用電動球閥1臺，水幕1套組成，主要用于煤礦井上、井下粉塵濃度較大的作業場所，實現粉塵超標時的自動噴霧降塵，對于預防粉塵爆炸事故起到了至關重要的作用。
工作原理：
粉塵超限自動噴霧裝置由微電腦程序化自動控制，粉塵濃度低于粉塵濃度傳感器設定值時，裝置不工作；當粉塵濃度超過粉塵傳感器設定值時，粉塵濃度傳感器將信號送入主控箱，主控箱即控制礦用電動球閥開啟噴霧降塵。同時粉塵超限自動噴霧裝置可實現人過停噴，人過后延時設定時間后繼續噴霧降塵之功能。當熱釋光控傳感器探測到過往行人時，將信號傳遞到主控箱，主控箱即控制礦用電動球閥關閉，停止噴霧灑水；人通過灑水區域后，熱釋光控傳感器無信號輸出，延時所設定的時間后，電動球閥開啟繼續噴霧降塵。
主要技術參數：
1、主控箱電源額定電壓：127VAC
2、電動球閥動作額定電壓：15VDC
3、主控箱本安輸出電壓：12VDC
4、主控箱本安輸出電流：470mA
5、主控箱本安輸出開路電壓：12V/310mA ；15V/256mA
6、傳感器工作額定電壓：12VDC
7、傳感器輸出信號：3V/DC≤高電平≤12VDC；0V/DC≤低電平≤1VDC
8、裝置主控箱信號輸入：高電平≥6.0V,低電平≤0.5V
9、動作控制時間：5s～1200s可調，誤差±2s
10、適用水壓：0.2～7.0Mpa
11、工作方式：連續
12. GCG1000型粉塵濃度傳感器的技術指標
測量范圍：0mg/m3～1000mg/m3
測量相對誤差：±10℅
采樣流量誤差：18L/min±2.5℅
工作電壓：9VDC～18VDC（本安）
工作電流：≤250mA
