防擠傷氣控風門帶防夾功能
作者： 礦用風門來源： 互聯網
氣動無壓風門固然方便，但是也有缺點，其最大的缺點就是按下關門按鈕后，關門氣缸會對門扇持續輸出作用力，哪怕門扇關閉到位后，也會持續輸出。如果在關門過程中，有人員或者物品未及時通過的話，就會門扇擠住，造成人員被傷亡，物品被擠壞，風門損壞。現有最普遍的解決方案是在兩個門扇上安裝應急開關，當人員被擠時按下應急開關，風門會打開。但是人員被擠時需按開關，如有特殊情況，可能無法伸手將開關按下。同時礦車或物品被擠時，此種方案無效，影響安全性。
對于現有的問題，本實用新型的目的在于提供一種防擠傷氣控風門，以解決上述背景技術中提出的問題。
防擠傷氣控風門技術方案：
防擠傷氣控風門，包括門扇，所述門扇包括門扇本體和安全柵，安全柵通過折葉和門扇本體連接，折葉內安裝有復位扭簧，門扇本體內部裝有頂桿閥。
頂桿閥頂桿頂于安全柵上。安全柵設置在門扇的中間位置。頂桿閥通過氣管和風門氣動控制裝置的氣控箱連接。
防擠傷氣控風門實施方式
下面將防擠傷氣控風門進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設有”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

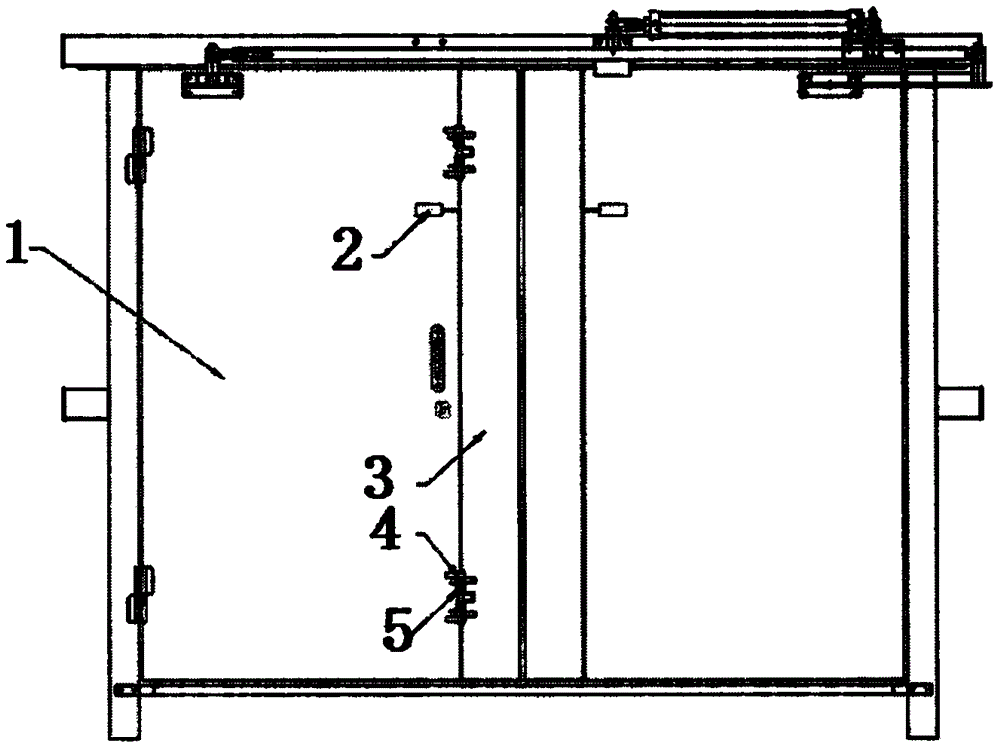

實施例一：請參閱圖1-2，一種防擠傷氣控風門，包括門扇，所述門扇包括門扇本體1和安全柵3，安全柵3通過折葉4和門扇本體1連接，折葉4內安裝有復位扭簧5，門扇本體1內部裝有頂桿閥2，頂桿閥2頂桿頂于安全柵3上，頂桿閥2通過氣管接到風門氣動控制裝置的氣控箱內。安全柵3設置在門扇的中間位置，方便保證安全性。
風門氣動控制裝置的風門關閉，門扇本體1和安全柵3作為一整體由氣缸驅動繞門軸旋轉向內關閉。
門扇本體1在氣缸驅動下繼續繞門軸旋轉，當安全柵3受到阻力，安全柵3繞折葉4旋轉，頂桿閥2頂桿向外彈出，氣控閥打開，氣控信號傳至氣控箱內，風門打開，安全柵3通過復位扭簧5復位，人員和物品不會受到傷害，可繼續通過。
此種方案有效解決了氣控?zé)o壓風門關門過程中易擠傷人員或物品的問題，結構簡單實用，有效保護了人員人身安全，物品安全和風門完好，具有很高的實用價值和社會價值，值得向使用單位推廣。
此種結構不僅適用于風門和兩扇門，也可用于單扇門類、多扇門類及旋轉門類的防擠。
實施例二：在實施例一的基礎上門扇本體1和氣缸連接，方便控制門扇本體1轉動關閉、開啟等，方便使用。
