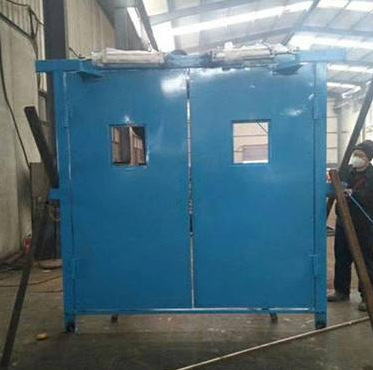

氣動閉鎖無壓風門克服現有技術中無壓風門密封效果差和閉鎖不好的缺陷，提供一種結構簡單、新穎、實用、密封效果好、閉鎖可靠的氣動閉鎖無壓風門。本實用新型的發明目的是這樣實現的一種氣動閉鎖無壓風門，由門框、門扇、門軸、氣缸和輸氣管構成，其結構要點是，所述的門框與密封框連接在一起，該密封框與門扇之間設有密封條；每道門扇打開方向的門框上方分別設有機械鎖；所述的汽缸一個固定在門框上與門扇相連，另一個固定在另一道風門的門框上與機械鎖相連，兩汽缸之間用輸氣管連接；所述的門軸分別置于門扇開啟方向的一側。

氣動閉鎖無壓風門工作原理：
將兩扇風門的門軸分別置于兩個門扇的開啟方向，最大限度地減小了門扇與門框之間的間隙；增加一個密封框與門框形成90°角，再加上密封條置于密封框和門扇之間。風門關閉后，由門框、密封框和門扇形成阻尼作用；加上門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果。一個汽缸固定在門框上與門扇相連，另一個汽缸固定在門框上與機械鎖相連。當門扇被打開或關閉時，帶動與其相連的汽缸活塞桿往復運動，產生壓縮空氣通過輸氣管作用于固定在另一門框上的汽缸，直接驅動機械鎖，實現該風門完全閉鎖或解鎖。與現有技術相比，

氣動閉鎖無壓風門優點是
①門扇與門框的間隙小，容易密封。把原來置于門框和門扇中間的門軸改成分別異向置于風門的開啟方向一側，最大限度地減小了門扇與門框之間的間隙，并且兩門扇可以逆向打開。
②不漏風。增加一個與門框相連接的密封框，風門關閉后，實現阻尼密封，最大限度的減少漏風量。
③密封效果好。門扇與密封框之間增加一個密封條，風門關閉后，由于門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果。
④氣動閉鎖。當連接汽缸的門扇被人力打開時，缸筒內壓縮空氣通過輸氣管作用于另一個門框上的汽缸，直接驅動機械鎖，使另一道風門處于閉鎖狀態。
⑤氣動解鎖。當裝有汽缸的門扇關閉時，缸筒內壓縮空氣通過輸氣管反向作用于另一個門框上的汽缸，打開驅動機械鎖，使兩道風門處于解鎖狀態。
⑥門框上有一個保險簧與機械鎖相連，當氣動裝置出現問題時，使機械鎖處于解鎖狀態，保證人員能夠通過。
⑦機械鎖軸上裝一個轉動手把，在氣動裝置出現問題時，人工轉動手把可以打開機械鎖，保證人員的通過。利用上述功能當風門關閉后，由于門框和密封框與門扇形成阻尼作用，再加上門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果；利用門扇的開合為動力，使兩個汽缸內的壓縮空氣通過輸氣管作為動力傳輸驅動機械鎖達到兩道無壓風門的氣動閉鎖。



氣動閉鎖無壓風門，由門框、門扇、門軸、氣缸和輸氣管構成，所述的門框與密封框連接在一起，該密封框與門扇之間設有密封條；門軸分別置于門扇開啟方向的一側；所述的汽缸一個固定在門框上與門扇相連，另一個固定在另一道風門的門框上與機械鎖相連，兩汽缸之間用輸氣管連接。本實用新型的門扇與門框之間保持最小間隙。同時以門扇的開合為動力帶動汽缸活塞往復運動驅動機械鎖實現氣動閉鎖。當一道風門打開時，另一道風門同時閉鎖；一道風門關閉后，另一道風門才能夠解鎖。即兩道風門同時關閉時，風門處于解鎖狀態；只要有一門扇打開，就能實現兩道風門的完全閉鎖。本產品結構簡單實用，密封好，閉鎖可靠，是煤礦井下使用的理想風門。
