JD-1.6調度絞車技術參數
作者： 礦用風門來源： 互聯網

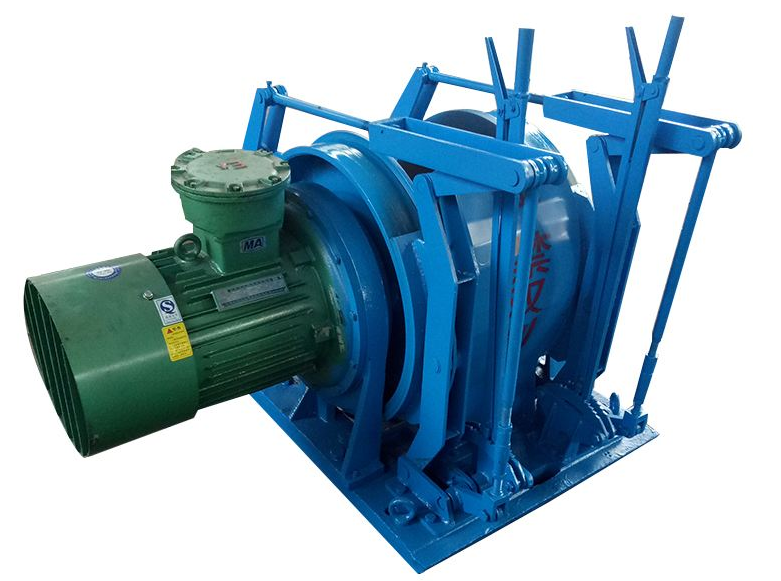

JD-1.6調度絞車產品介紹
JD-1.6調度絞車供礦井在井下或在地面裝載站調度編組礦車及在中間巷道與其他輔助搬運工作之用。本絞車采用隔爆電氣設備，可用于煤塵及瓦斯的礦井。該絞車采用行星齒輪傳動形式，具有結構緊湊、體積較小的特點，而且操縱簡單。
JD-1.6調度絞車型號意義
型號：JD-1.6調度絞車；
J——卷揚機型；
D——調度絞車；
1.6——外層鋼絲繩靜張力，16kN。
JD-1.6調度絞車組成及工作原理
JD-1.6調度絞車主要由卷筒及行星齒輪傳動裝置、剎車裝置、電動機、底座組成。絞車的減速機構采用了兩組內齒輪傳動副和一組行星齒輪系，兩組內齒輪副裝在卷筒體內，電動機的軸端裝有套管齒輪直接伸入卷筒內，在絞車內部各轉動處均采用滾動軸承。
JD-1.6調度絞車技術參數
1、外層鋼絲繩靜張力：16kN
2、卷筒尺寸（直徑×寬度）：φ310×400(mm)
3、外層鋼絲繩繩速：1.399 m/s
4、鋼絲繩直徑：16mm
5、容繩量：400m
6、總減速比：32.5
7、電動機型號：YBJ25-4
功 率：25kW
轉 速：1460r/min
電 壓：380/660v
8、外型尺寸（長×寬×高）：1435×1217×1242(mm)
9、絞車重量（不包括電動機）：1187kg （包括電動機）：1370kg
絞車重量：578Kg；
包括電動機；
外形尺寸：1073×766×727 mm；
隔爆型磁力啟動器：QBZ-80/1140/660；
隔爆型控制按鈕：LA81-3。
