礦用旋轉式無壓風門技術要求
作者： 礦用風門來源： 互聯網
礦井通風系統是礦井生產的重要組成部分, 是礦井安全生產的保障系統，特別是對煤礦生產有更為重要的意義。為了保證礦井下風流按規定路線流動, 就必須在某些巷道中設置相應的通風構筑物對風流進行控制。在礦井通風系統中, 凡不允許風流通過, 但需行人或行車的巷道中, 必須設置風門。風門由門框和結構嚴密的單門扇或雙門扇構成，門扇關閉時切斷風流，門扇開啟時行人、行車。
目前礦井使用的風門大多是舊式結構。由于舊式無壓風門結構復雜，安裝時需要較大的斷面，容易受到安裝地點斷面限制，有很多壓差大的風門處無法安裝無壓風門，這就給風門行人帶來來困難。
針對上述現有技術存在的問題，本實用新型提出了一種新型礦用旋轉式無壓風門，利用定軸平衡原理，在一側風門本體中間安設一個轉軸，使本側風門可以繞轉軸旋轉，同時在可旋轉風門上設置百葉窗，來調節開啟時風量，便于另一側風門的開啟；在風門扇四周安裝密封皮條。這種獨特的結構，解決了頻繁過人操作方便的問題，而且漏風量小，無需再設方向風門。

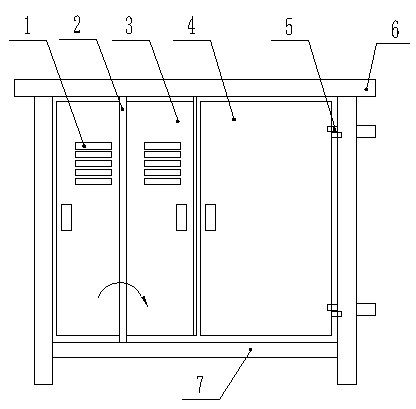

為了實現上述目的，本實用新型采用的技術方案是：一種新型礦用旋轉式無壓風門，包括左側風門、右側風門、合頁、門框和下坎，所述右側風門通過合頁固定在門框上，所述左側風門上還設置有百葉窗和旋轉軸；所述旋轉軸位于左側風門的中間部位，左側風門可以繞旋轉軸旋轉。
所述左側風門和右側風門周圍還裝有密封皮條，以增加風門的密封性。
所述旋轉軸上端固定在門框上，下端固定在下坎上。
本實用新型的有益效果：通過旋轉軸和百葉窗結合使用，使得即便是在有很多壓差大的礦井巷口處也可以安裝無壓風門，并使風門的開關變的輕易；同時，本種風門結構簡單，安裝斷面小，能夠適應礦井下狹小局促的安裝空間。
