純氣動風門控制裝置的工作原理
作者： 礦用風門來源： 互聯網

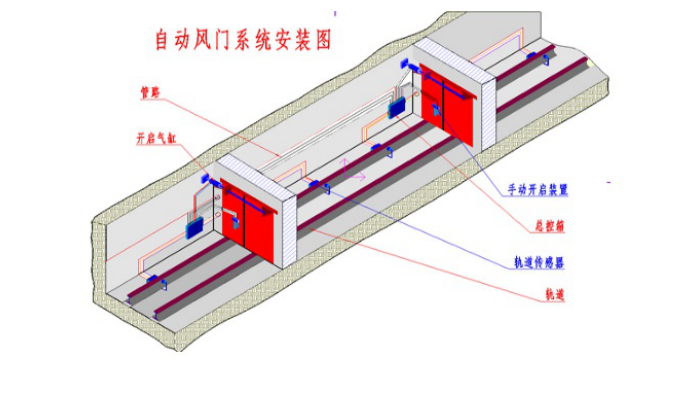

氣動式風門聯鎖裝置的工作原理
該裝置由兩個氣缸、兩個滾輪式氣動閥組成。
（1）當 A、B 風門均處于關閉狀態時，滾輪式氣動閥不動作，控制風門的兩個氣缸均處于解鎖狀態（如圖 1）。
（2）當打開 A 風門時，控制 B 風門氣缸的滾輪式氣動閥動作，在氣缸的作用下，使 B 風門處于置鎖狀態（如圖 2），關閉 A 風門時，控制 B 風門氣缸的滾輪式氣動閥復位，使 B 風門處于解鎖狀態。
（3）當打開 B 風門時，控制 A 風門氣缸的滾輪式氣動閥動作，在氣缸的作用下，使 A 風門處于置鎖狀態（如圖 3），關閉 B 風門時，控制 A 風門氣缸的滾輪式氣動閥復位，使 A 風門處于解鎖狀態。為防止兩道風門瞬間同時打開，調整風門上兩個滾輪式氣動閥位置，使其靈敏度出現偏差，另外在桿上安裝復位彈簧，保證風門關閉性能。
