臂式氣動風門開啟裝置是純氣動控制裝置么
作者： 礦用風門來源： 互聯網

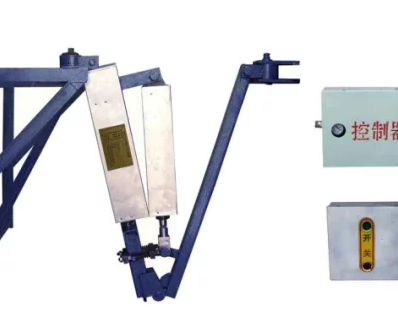

首先臂式氣動風門開啟裝置是氣動控制裝置的一種，是新研發的一款氣動風門控制裝置，氣動風門開啟裝置適用于煤礦井下單扇風門，由于部分井下風門兩側壓差大，開啟風門非常困難。該裝置可以輕松快速地開啟風門，且能實現兩風門之間的閉鎖，節省工人體力。該系統以井下壓縮空氣為動力，實現風門啟、閉，風門間有氣動閉鎖功能，解決了風門人工開關和運輸不便等問題，有效地防止了風門短路事故的發生，保障操作安全,對改善人機互動性、提高工作效率有著重要意義。本裝置分兩部分：1、執行部分，2、控制部分
臂式氣動閉鎖風門開啟裝置,包括兩套執行裝置和兩套控制裝置,每套執行裝置由可伸縮后臂,前臂,伸縮氣管Ⅰ,伸縮氣管Ⅱ,磁感應閥,伸縮氣缸Ⅰ,伸縮氣缸Ⅱ,限位氣缸Ⅰ,限位氣缸Ⅱ,限位板,折疊氣缸,四通Ⅱ,四通Ⅰ,調節閥Ⅲ,單項閥Ⅱ,三通Ⅰ和三通Ⅱ組成,可伸縮后臂上有伸縮氣缸固定軸,安裝支架Ⅰ,后臂連接架和安裝支架Ⅱ,伸縮氣管Ⅰ和伸縮氣管Ⅱ的結構相同,其中,伸縮氣管Ⅰ由伸縮內氣管,四通Ⅵ和伸縮外氣管組成,每套控制裝置由控制箱,開關盒Ⅰ,開關盒Ⅱ,三通Ⅲ和三通Ⅳ組成.其優點為,實現了風門氣動啟,閉以及風門間的氣動閉鎖功能,解決了原有風門人工開,關和運輸不便等問題,有效防止了風門短路等風門事故的發生.
臂式氣動風門開啟裝置產品特點
1、該產品可以直接安裝于現有木質風門上，安裝簡單，維護方便，尤其是處于高地應力高風壓的場所，當巷道變形時風門易于修整，適應性強；
2、氣動控制、開啟省力、閉鎖準確可靠。
① 產品型號：GAD-1型臂式氣動閉鎖風門開啟裝置
② 風門啟、閉時間可調，速度可調
③ 巷道靜壓：≤2000Pa
④ 工作氣源壓力：0.5~0.8MPa
⑤ 開啟力：≥3000N
