遠程紅外自動控制風門在礦山井下的運用

安裝自動風門的前提

礦山的井下開采離不開通風 ，要搞好井下通風 ，就必須形成完善的通風系統 ，然而通風系統除主進風井、主回風井、進風巷、回風巷、主風機等外 ，還須設置若干的通風構筑物來阻斷風流、調節風量、改變風向等。其中風門就是通風構筑物最重要的部分。那么選擇風門位置和種類是搞好通風的關鍵環節。從開磷井下礦山開拓系統、運輸方式、通風系統可以知道 ，井下的鏟裝設備、運礦卡車、材料運送、行人等的主要通道都是井下進入新鮮風流的主要通道（中段大巷）。特別是運礦卡車通過十分頻繁 ，主要生產中段大巷平均一天通過的車輛可達 500 車 / 次 ~1000 車 / 次。不按裝風門 ，井下通風得不到保證 ，安裝用人工開關的風門 ，就必須 24 小時有專人負責開閉。一組風門需要 2 人 ，按 8 小時 / 班計算 ，一組風門就需要 6 人 ，這樣就造成人力資源的浪費 ，再加之中段大巷的斷面較大（16 ㎡左右），制作風門都又大重 ，頻繁的開關容易發生安全事故。要解決以上存在的問題就只有在主要運輸大巷安裝自動風門。

遠程紅外自動控制風門的工作原理

本裝置在二套雙扇風門的兩端分別安裝 4 個傳感器鈕、紅外），在風門的兩端形成檢測器 ，當行人或車輛由巷道的任一方進入時 ，傳感器自動檢測并為控制設備提供信號 ，當 A 門有人經過時 ，傳感器發生信號 ，A 門動力源通電 ，打開 A 風門 ，風門上裝有傳感器 ，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況），在A門打開時，語音箱得到觸發信號 ，使聲光信號器動作 ，提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，B門語音箱同時提示“前方風門打開 ，請您稍后”伴有紅燈亮 ，B 門有閉鎖 ，以防止兩扇門都打開影響通風效果 ，經過適當?shù)难訒r（可以根據需要設定），A 門自動關閉 ，等到傳感器檢測關閉到位后 ，警示語音及紅燈關閉 ，綠燈常亮。配工業環網通訊接口 ，具有遙信、遙控功能



遠程紅外自動控制風門系統組成

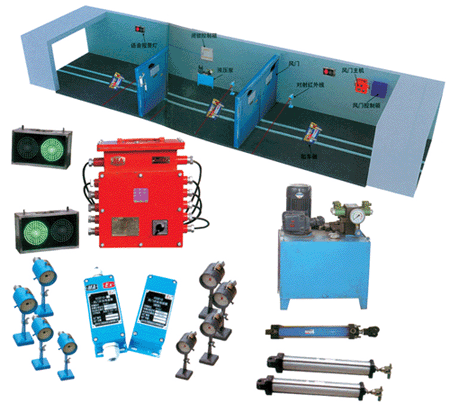

礦用自動風門由控制裝置、液壓傳動裝置、紅外傳感器、磁控開關、車輛傳感器、攝像儀、工控機、工業環網、語音箱及控制箱組成。

1）KN305 自動控制裝置 KN305 自動控制裝置部分由控制PLC、管理控制軟件、手動集中操作面板組成。控制計算機和管理控制軟件組成自動監控系統 ，負責將模塊傳輸來的數據整理分析 ，并將數據記錄存儲。手動集中操作面板與自動監控系統平行實現控制功能。（1）用于將各檢測的傳感器數據進行采集、整理、輸出。通過可編輯的邏輯關系、各傳感器的動作返回信號 ，將采集的數據記錄、存儲。輸出控制信號用于 ；風門的開啟、關閉 ；（2）內置閥門開關驅動裝置用于電動閘閥開啟時的供電 ；（3）電磁閥驅動裝置用于油、氣電磁閥開啟時的供電 ；（4） KN305 型智能測控裝置是以西門子 PLC 為核心的智能化礦用電子設備 ，能方便地與多種傳感器、執行器配接 ，構成礦用監控子系統 ，完成數據采集處理、信息編碼傳輸、超限報警斷電、遠方控制、就地控制等功能 ，它可以與多種型號的綜合監控系統配套使用。主要技術參數 ： 傳輸速度 ：19200bps ；傳輸距離不小于 45km ；傳輸信道 ： 兩芯礦用屏蔽低頻通信電纜或光纜 ；傳輸方式 ： 異步時分制基帶傳輸 ；轉換誤差不大于 0.5%（相當于1bit）；開關量輸入信號 ：無電位接點或高低電平，高電平不小于 3V，低電平不大于 1V ；開關量輸出信號 ： 輸出電流大于 2mA 時 ，輸出電壓不小于 6V ；輸入電流為 2mA 時 ，輸出端電壓應不大于 1V ；供電電源 ：12V，0.5A。

地面主機通過傳輸接口的放大和隔離向測控器發送初始化、測試命令 ，測控器則根據主機的命令類型回送相應的信息 ，根據主機的初始化信息對各有關的輸入口進行采集和處理 ，并將所有的信息放入發送緩沖區等待發送。發送給地面主機的信息在 CRT 上或模擬盤上進行顯示。

2）遠端監控指揮 ：遠端監控指揮部分由計算機、管理軟件、網絡傳輸部分組成 ，通過計算機網絡 ，同步顯示現場工況。

遠端監控具有開放的接口 ，可以擴展功能或接入其他系統。

3）視頻監控每個風門安裝 1 臺攝像機 ，管理人員可實時了解現場情況。

通訊系統 ：通訊系統由以太網模塊通過光纖傳送到工業環網。4. 適用標準 ：《金屬非金屬礦山安全規程》GB164232006 ；《低壓配電設計規范》GB50054-1995 ；《交流電氣裝置的過電壓保護和絕緣配合》 DL/T620-1997 ；遵守 IEC 標準 ；現行國家電工委員會標準及其他有關標準 ；結構組成 ：由控制裝置、紅外傳感器、磁控開關、語音箱及控制箱組成。
