詳細說明：

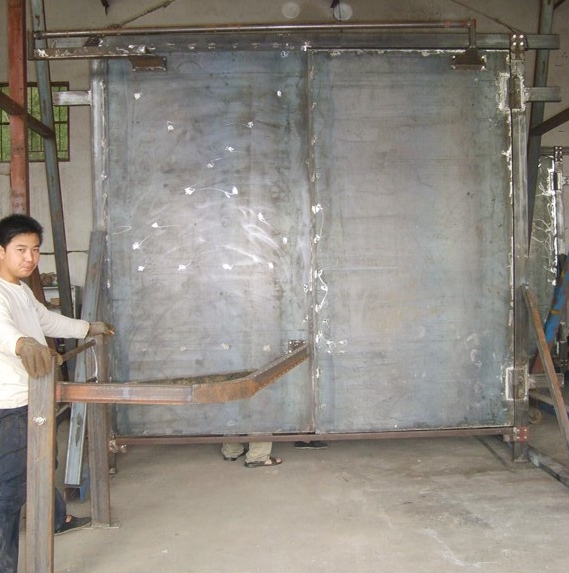

ZWM型撞桿式無壓風門是利用風壓平衡原理，兩扇風門逆向同步開啟，兩合風門安裝有平衡機構，巧妙的把作用在風門上的負壓通過平衡機構轉化為一種內力，實現聯動，當其中一合風門運動方向與礦井通風壓力相同時，另一合風門則逆風向運動，兩合風門所受的動力和阻力相等，方向相反，實現了風壓平衡，僅需較小的外力就可開關風門。同時增加了滑道和撞桿，利用礦車或機車的側邊擠壓風門撞桿，使撞桿在滑道中運行，將門打開。行人或車輛通過后，通過風門配重可實現風門自動關閉，在風門關閉過程由于兩合風門風壓平衡，膨脹輕微，作用力小，風門不易變形。
撞桿式無壓風門的優點
a)利用風壓平衡原理，兩合風門實現聯動，僅需較小的外力，約200 N左右，即可打開風門，解決了人力開啟風門困難的問題。
b)因為風壓平衡原理，風門關閉過程中碰撞輕微，風門不易變形，因此，對風門的強度要求較低，所用鐵皮薄，具有外觀小巧、美觀、安裝運輸方便等特占
c )兩合風門接觸嚴密，不變型，雙向密封，漏風量小
d)兩合風門實現聯動，雙向隔風，無須再設反向風門。
e)閉鎖器采用彈簧復位、圓盤凸輪制動原理，當一道風門輕微開啟后，另一道風門就能實現完全閉鎖，避免了兩道風門的同時開啟。該裝置鋼絲繩始終處于張緊狀態，避免了單純采用鋼絲繩直拉時突然繃緊傷人的隱丿、以串0、0
撞桿式無壓風門取得的效益。
a)大幅度降低了高負壓通風礦井風門開啟時所需的外力，解決了單個職工無法安全開啟風門的問題。
b)避免了風門關閉過程中在高負樂作用下的劇烈碰撞，有效降低了風門和墻體在外力作用下的破損，大人減少了維修工作量。
c）風門始終處于完好狀態，關閉嚴密，雙向密封。與傳統單開風門相比漏風量減少了50％。 要在風門附近逗留
d)利用車輛側邊碰撞風門撞桿開啟風門，減少 d)定期對風門墻體進行安全檢查，進行防銹、密了電機車通過風門時需停車開啟風門的環節，并且不 封處理需要專職跟車工，只需機車司機一人就可完成該項工 e)車輛應輕輕撞擊風門撞桿，建議擠撞速度小作。既減少了工作環節，提高了單班風門過車數量，又節約了人力資源
e)閉鎖器靈敏可靠，切實做到了完全閉鎖。避 于0巧s，最好小于0 · 1 m/so免了人為因素開啟和故意松動鋼絲繩破壞現象。 在高負壓礦井中，傳統的單開式風門不但開啟困
f)在電機車行駛過程即便出現剎車失靈和人為操作失誤等意外情況，也可避免機車碰毀風門。
