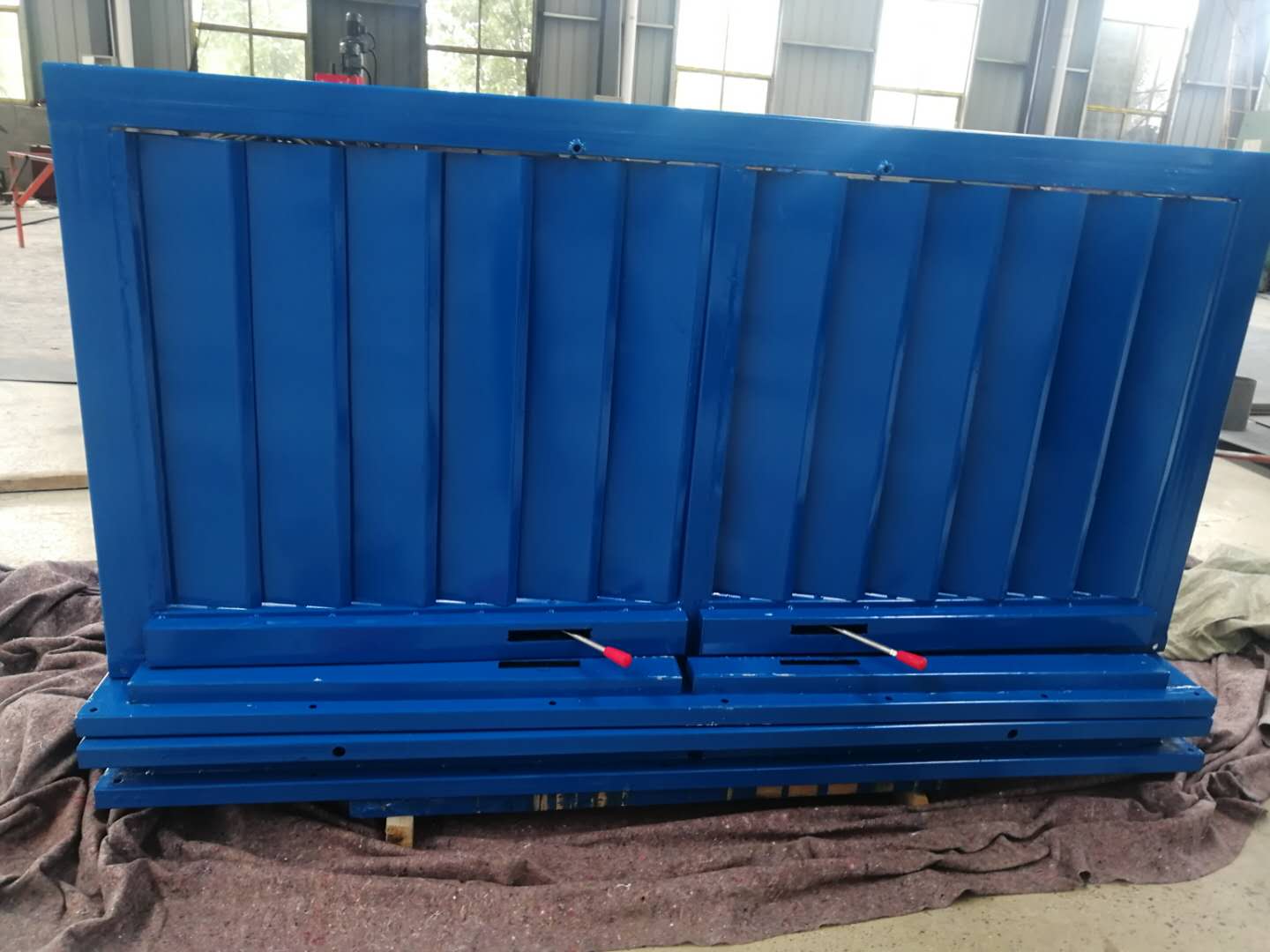

名稱：全自動調節風窗
分類：礦用調節風門
咨詢熱線：13345287774
聯系我們
詳細說明：
全自動調節風窗包括風窗和外框，所述風窗為可調節的百葉式風窗，所述百葉式風窗包括至少三個葉片，所述葉片均通過一曲柄聯動機構固定在風窗上，所述外框上設有一風速傳感器，所述風速傳感器連接控制主機，所述控制主機連接一電動執行器，所述電動執行器通過一齒輪傳動機構控制連接所述曲柄聯動機構。本實用新型提供一種能實現全自動控制的調節風窗，能夠實現遠程智能化調節，通過遠程控制微調防爆電機實現，實現調節頁片間隙的大小達到調節風量的目的，實現遠程及時、快速調節，節省了人力、時間，可大幅度減少井下通風事故的發生。而且在斷電時，人工亦可實現手動調節風窗。
全自動控制的調節風窗，能夠實現遠程智能化調節，通過遠程控制微調防爆電機實現，實現調節頁片間隙的大小達到調節風量的目的，實現遠程及時、快速調節。進而節省了操作人員人力、時間，降低了成本，可大幅度減少井下通風事故的發生。
全自動調節風窗技術方案為：
全自動調節風窗，包括風窗和外框，其特征在于，所述風窗為可調節的百葉式風窗，所述百葉式風窗包括至少三個葉片，所述葉片均通過一曲柄聯動機構固定在風窗上，所述外框上設有一風速傳感器，所述風速傳感器連接控制主機，所述控制主機連接一電動執行器，所述電動執行器通過一齒輪傳動機構控制連接所述曲柄聯動機構。
全自動調節風窗通過安設在外框上的風速傳感器檢測到風量變化時，通過模擬信號傳遞給控制主機，控制主機根據信號放大處理，輸出控制信號至具有防爆功能的電動執行器，電動執行器根據控制信號驅動曲柄聯動機構進行調節百葉式風窗，實現自動調節風量目的。
控制主機內置485通訊接口，井下分站通過485通訊與上位機相連。以便上位機連接井下分站實現遠程控制調節風窗的開閉調節，使得礦井的調節風窗具有遠程智能調節功能。
電動執行器外側設有就地控制按鈕。以便實現就地控制風窗的調節。
電動執行器的驅動裝置包含傘型齒輪，所述傘型齒輪固定在外框上。以便電動執行器通過傘型齒輪聯動驅動百葉式調節風窗的調節。
風窗的內側設置可手動轉動的手柄。使得全自動調節風窗具有停電自動卸荷功能，遇異常停電時，電動執行器自動卸荷，可通過手柄手動調節百葉風窗進行風量調節。
百葉式風窗的葉片上設置密封條。當風窗全部關閉時能有效地杜絕風窗漏風，增加風窗密封效果。
新型的有益效果：由于采用了上述技術方案，使得全自動調節風窗可操作性強、靈活可靠；比人工手動調節省時省力，能實現風速的自動檢測從而實現自動調節，控制主機具有遠程控制功能，能實現遠程控制；異常情況停電時能實現手動調節；降低了成本
