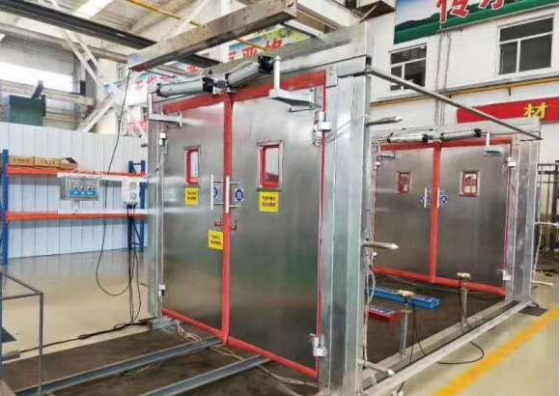

名稱：氣動平衡風門
分類：氣動無壓風門
咨詢熱線：13345287774
聯系我們
詳細說明：
礦用氣動平衡風門采用井下壓風做動力源，將單扇風門改為雙扇風門；利用平行四邊形平衡原理，使雙扇風門開閉連動，方向相反。風壓在給一扇風門力量的同時也給了另一扇風門力量。直動型氣缸推動機構箱中的四連桿，連動開啟風門。因采用不固定式連接，使得風門的自動開啟不會受到手動開啟的影響。由于兩扇風門已經平衡，關門時靠四連桿扭軸的液壓式閉門器來穩定可靠地關閉門扇。如果在關門的過程中受阻，風門則會自動停止，安全地保護行人及行車。全氣控互鎖平衡風門主要是由壓力平衡風門及氣動控制互鎖裝置組成的。
氣動平衡風門為雙扇風門結構，采用金屬材料制造。風門門扇分為2個面積大小相等的部分，其中一部分門扇迎風流方向開啟另一部分門扇順風流方向開啟。2個門扇用連桿機構相連，使得2個門扇的開啟或關閉能夠相互制約。
2個風門開啟期間，通過平行四邊是連桿的傳遞作用，使得開風的阻力為零。0氣動控制互鎖裝置。這是最新型邏輯控制按鈕式氣動開門裝置。獨特設計生產的邏輯互鎖功能，實現了礦井質量標準化中規定的
井下進回聯絡巷復式風門“只能同時關閉，不能同時打開"的要求。通過井下壓風作為氣缸動力源，推動氣缸桿收縮，帶動連桿機構動作，調控風門開啟，在關閉時不受氣缸影響。利用閉門機構緩慢關閉風門，實現手動與自動互不干擾。
